こんなお悩みありませんか?

協友製作所の開発室は、以下のような課題に解決します。

  • 要求する加工、加工精度、コストダウンが可能か相談したい
  • どの調達方法・接合方法が最適なのか、プロの助言がほしい
  • 少量発注、量産のどちらにも対応してほしい
  • 製品イメージを示すポンチ絵だけで、試作品製作の相談に乗ってもらいたい

協友製作所が提供する解決策

弊社はお客様が抱える上記のようなお悩みを、以下の方法で解決します。

①機械加工や接合に対して、経験豊かな専任の開発担当が製作を指揮
1個単位の試作開発から量産案件まで対応
③開発したい製品の仕様(例:外観、大きさ)から製図を行い製作まで対応

協友製作所の強み

弊社が提供する課題に対する解決策は、以下のような強みで支えられています。

①試作品開発に特化した「開発室」の知見と技術力の高さ
②「少量発注」から「量産」まで対応する小回りの良さ
③調達、加工、検査を「一貫対応」し、高品質を担保

これまでの製作実績

弊社のこれまで製作実績の一部を紹介します。それぞれの製品の詳細は、個別ページでご覧いただけます。

コールドプレート

アルミ製コールドプレート

本事例はホームページを通して、依頼のあった試作開発品 本体に水冷溝を加工し、上から蓋をした後、FSWにて接合 FSW後に、熱源に接する面は、機械加工にて、平面精度を出していく 冷却液の入口と出口の口金…

ステンレス製コールドプレート(円形)

水冷蓋を本体にTig溶接後に、歪み矯正を行った後、機械仕上加工後、再び歪み矯正を行い、平面度を出しています。 材質 SUS304、SUS316 サイズ 直径400〜900mm 業界 真空分野 加工内容…

純銅製コールドプレート(オーバル型)

純銅は難削材で、切削や接合後に反りが発生します。水冷蓋の厚みを確保するために、その都度、歪み矯正が必要となります。また傷付き易いので、細心の注意が必要です。 材質 純銅 C1020 サイズ 幅300〜…

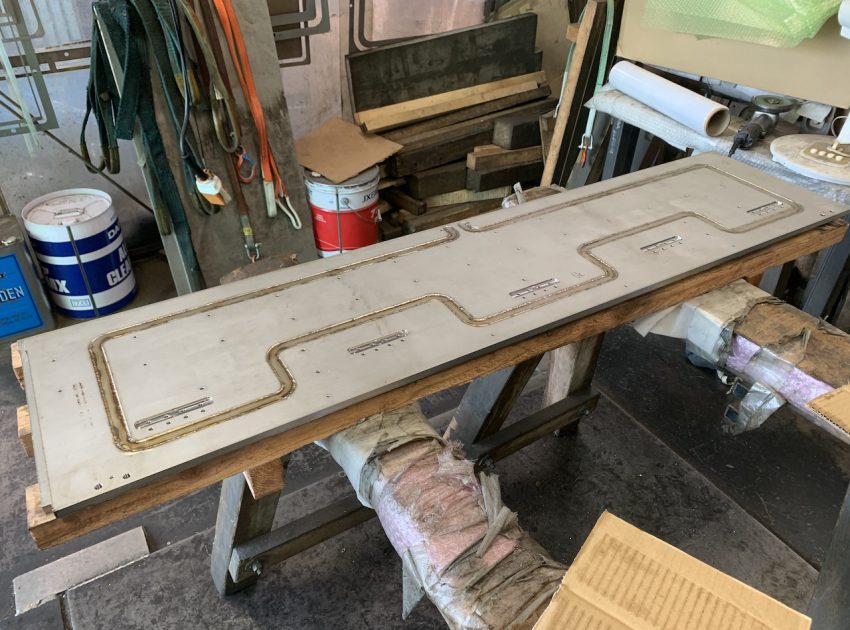

stainless cold plate

ステンレス製コールドプレート(長方形型)

ステンレス製の角型コールドプレートは、t10前後の本体片面に水冷溝を加工し、2mm前後の蓋を上から被せて、Tig溶接にて接合し、その際、独自の歪み取り技術によって、熱源との接地面を0.2以内の平面度を…

バッキングプレート

copper backing plate

純銅製バッキングプレート(円形)

本事例はホームページを通して、依頼された案件です。 ターゲットのボンディング⾯は、平⾯度0.05です。 材質 純銅(C1020) サイズ 厚み15mm、外径φ370mm 業界 半導体関連 加工内容 マ…

stainless steel backing plates

ステンレス製バッキングプレート(円形)

本事例はホームページを通して、依頼のあった製品です。 材質 ステンレス(SUS304) サイズ 外径:220 mm 、厚み:8 mm 業界 半導体、ディスプレイ 加工内容 マシニングセンター、NC旋盤…

Square backing plate (pure copper)

純銅製バッキングプレート(正方形型)

本事例はホームページを通して、依頼のあった製品です。 材質 純銅 C1020 サイズ 幅:732 mm、長さ:732 mm、厚み:30 mm 業界 半導体、ディスプレイ 加工内容 マシニングセンター、…

純銅製バッキングプレート(長方形型)

純銅は難削材で、切削や接合後に反りが発生します。 水冷蓋の厚みを確保するために、その都度、歪み矯正が必要となります。また傷付き易いので、細心の注意が必要です。 材質 純銅 C1020 サイズ 幅150…

純銅製バッキングプレート(円形)

純銅は難削材で、切削や接合後に反りが発生します。 水冷蓋の厚みを確保するために、その都度、歪み矯正が必要となります。また傷付き易いので、細心の注意が必要です。 材質 純銅 C1020 サイズ 直径50…

真空チャンバー

大型真空チャンバー

大型真空チャンバー

本事例はホームページを通して、依頼のあった試作品です。 材質 SUS304 サイズ 幅1,190、長さ1,750、高さ460 業界、分野 半導体製造装置関連 加工内容 マシニングセンター、Tig溶接、…

真空チャンバー

本事例はホームページを通して、依頼のあった試作品です。 材質 SUS304 サイズ 外径250、長さ260 業界、分野 大学研究室 加工内容 マシニングセンター、Tig溶接、電解研磨 コメント ・本事…

真空チャンバー(SUS304)

真空チャンバー(SUS304製)

本事例はホームページを通して、依頼のあった試作品です。 材質 SUS304 サイズ 幅500mm、長さ1,100mm、高さ350mm 業界、分野 半導体関連 加工内容 マシニングセンター、Tig溶接 …

inner-case

真空チャンバー(ケース)

本品はICFフランジを使用した実験機向けの試作品です。 材質 SUS304 サイズ 幅250mm、長さ300mm、高さ200mm 業界、分野 半導体製造 加工内容 マシニング、Tig溶接 まずは、お気…

Rectangular vacuum chamber

ステンレス製真空チャンバー(角型)

本事例はホームページを通して、依頼のあった試作開発品です。 材質 ステンレス(SUS304) サイズ 幅:600 mm、長さ:600 mm、高さ:500 mm 業界、分野 半導体、ディスプレイ 加工内…

circular vacuum chamber

ステンレス製真空チャンバー(円柱型)

本事例はホームページを通して、依頼のあった試作開発品です。 材質 ステンレス(SUS304) サイズ 外径:φ400、高さ:400 業界、分野 半導体、ディスプレイ 加工内容 NC旋盤、マシニングセン…

ステンレス製ICFチャンバー

本品はICFフランジを使用した実験機向けの試作品です。 材質 SUS304 サイズ 幅250mm、長さ300mm、高さ200mm 業界、分野 半導体製造 加工内容 マシニング、Tig溶接 まずは、お気…

ステンレス製真空チャンバー(円柱形状)

本事例はホームページを通して、依頼のあった試作開発品 大型NC付き旋盤を工程に追加する事で、円柱形状にも対応が可能 材質 SUS304 サイズ 外径φ625、高さ500 業界、分野 半導体・ディスプレ…

 製作実績一覧はこちら

問い合わせ/見積もり〜納品までの流れ

お客様に問い合わせをいただいてから納品まで、以下の流れで対応させていただきます。

順序 工程 作業内容
1 お問合せ/見積もり依頼の受け付け お客様からWebサイトお問い合わせフォーム、又はお電話にてお問い合わせ・見積もり依頼をいただきます。
2 打合せ お客様のご要望・ご予算・ご希望納期などをヒアリングさせていただきます。
3 製作加工図の作成 弊社にて加工方法・工数・納期・見積計画などを決定し、製作加工図を作成します。加工図を作成後、見積書を作成し、お客様へご連絡します。
4 発注/受注 お客様に注意事項を確認していただいたのちに、受注いたします。
5 製作指示書・部品表の作成 生産計画立案、材料取り、加工工程組み、担当設備設定を確認したのちに、これらの書類を作成します。
6 機械加工・溶接加工 機械加工や溶接加工(摩擦攪拌接合気密溶接)を行います。
7 検査 寸法検査・リークテスト・ミルシートを中心に検査を行います。
8 包装・洗浄作業 製品を洗浄しきれいな状態にし、配達や納品のために丁寧に梱包しています。
9 出荷/納品 お客様の元にお届けします。製品を確認していただき、納品となります。

 詳しくはこちら

まずは、お気軽にお問い合わせください。

弊社では製品の製作、加工に関する技術的な相談から、具体的な見積もりの相談まで幅広く対応しています。
